SYWV-50型 無線通信用50Ω泡沫聚烯烴絕緣編織外導體射頻同軸
- 産品型号、生産範圍
- 産品用途

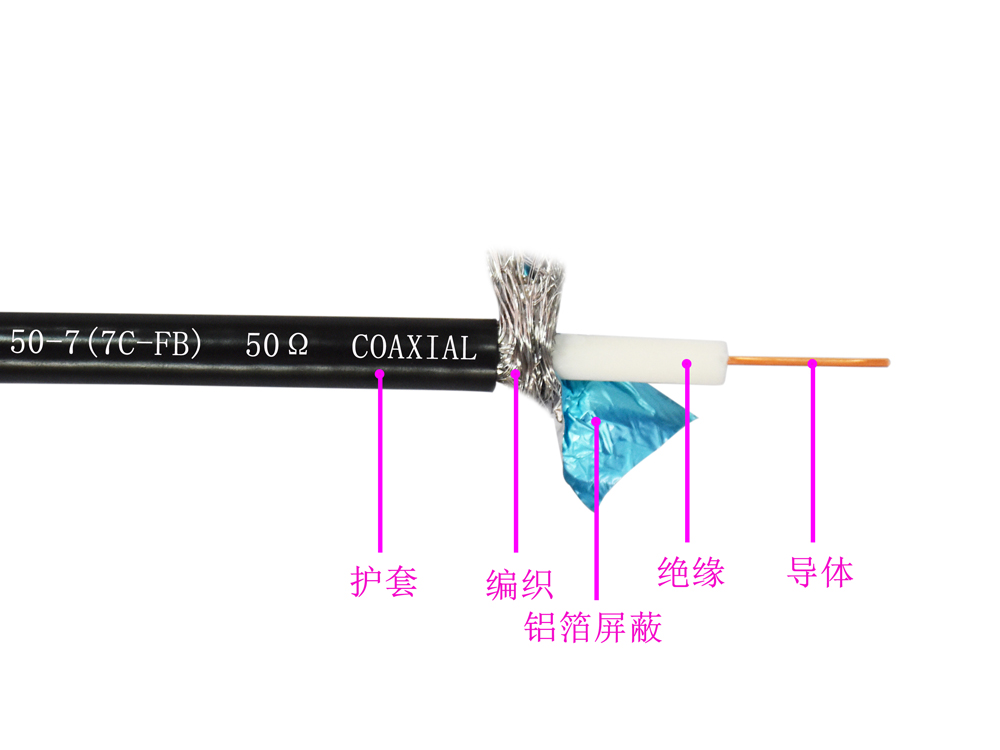

- 産品結構
- 産品性能
- 産品優勢(賣點)
- 産品代碼識别
-
産品參數 型号規格 内導體結構NO./mm 絕緣外徑 外導體外徑 護套 最小厚度 外徑 SYWV50-3 1/1.1 3.00±0.15 3.6±0.15 0.55 5.8 SYWV50-4 1/1.4 3.80±0.20 4.5±0.20 0.65 6.7 SYWV50-5 1/1.8 4.80±0.20 5.5±0.20 0.7 7.7 SYWV50-7 1/2.75 7.25±0.25 8.0±0.25 0.7 10 SYWV50-9 1/3.1 8.50±0.25 9.4±0.25 0.7 10.6 SYWV50-10 1/3.6 9.60±0.25 10.5±0.25 0.8 13.2 SYWV50-12 1/4.45 11.70±0.25 12.6±0.25 0.8 15.8 要求 單位 頻率 規格代号 （MHz） 3 4 5 7 9 10 12 特性阻抗 Ω 1000 50±2 最大衰減常數（20℃） db/100m 100 11.1 8.5 6.6 4.3 3.9 3.4 2.7 150 13.8 10.4 8.1 5.3 4.8 4.2 3.3 280 18.8 14.3 11.1 7.4 6.6 5.7 4.6 350 21.1 16 12.6 8.2 7.4 6.4 5.1 400 22.6 17.1 13.4 8.8 8 7 5.5 800 32.1 24.5 19.3 12.6 11.5 10 8.1 900 34.2 26 20.5 13.4 12.2 10.7 8.6 1200 39.7 30.2 23.8 15.6 14.3 12.5 10.1 1500 44.5 34 26.8 17.6 16.2 14.1 11.4 1800 48.9 37.4 29.6 19.5 17.9 15.6 12.7 1900 50.4 38.5 30.4 20.1 18.4 16.1 13 2000 51.7 39.6 31.2 20.6 19 16.5 13.4 2200 54.4 41.6 32.9 21.7 20 17.4 14.2 2500 58.1 44.5 35.2 23.3 21.5 18.7 15.2 3600 70.5 54.2 43 28.6 26.4 23 18.8 電壓駐波比 / 100~230 1.25 260~300 320~480 820~960 1.3 1400~1500 1700~1900 1860~2100 1.35 2100~2300 2300~2500 ≤1.35 3400~3600 ≤1.40 -
适應于移動通訊及無線電通訊天線饋線及地面基站用天線跳線，機房用饋線及天線連接線，軍用數據信息傳輸線等。
-
-
1.内導體采用銅包鋁線或實心無氧銅線，衰減阻抗更低，傳導更優異。
2.外導體采用鋁塑複合帶繞包和鍍錫銅絲高密度編織，全面隔離雜波信号幹擾。
3.注氮發泡聚乙烯絕緣，50歐姆特性阻抗，工作頻率範圍：100-3600MHZ
4.抗氧化優質聚氯乙烯護套，耐磨損，抗幹擾，柔韌性更強，環保材質，符合ROHS标準
