RVV型 銅導體聚氯乙烯絕緣聚氯乙烯護套軟電線
- 産品型号、生産範圍
- 産品用途

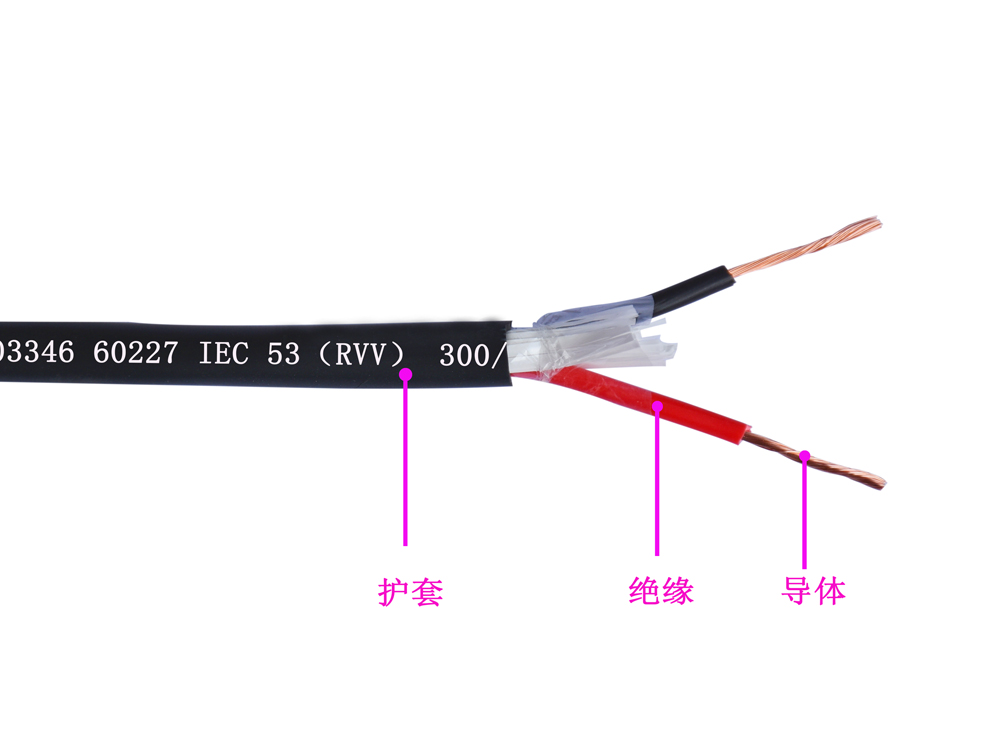

- 産品結構
- 産品性能
- 産品優勢(賣點)
- 産品代碼識别
-
60227 IEC 52(RVV) 300/300V 型軟線的綜合數據 芯線×标稱截面(mm2) 導體結構(NO./mm) 絕緣厚度規定值 護套厚度規定值 平均外徑 20℃時導體電阻最大值(Ω/KM) 70℃時絕緣電阻最小值(MΩ/KM) 下限 上限 銅芯 鍍錫銅芯 2×0.5 16/0.20 0.5 0.6 4.6或3.0×4.9 5.9或3.7×5.9 39 40.1 0.012 2×0.75 24/0.20 0.5 0.6 4.9或3.2×5.2 6.3或3.8×6.3 26 26.7 0.01 3×0.5 16/0.20 0.5 0.6 4.9 6.3 39 40.1 0.012 3×0.75 24/0.20 0.5 0.6 5.2 6.7 26 26.7 0.01 60227 IEC 53(RVV) 300/500V 軟電線的綜合數據 芯線×标稱截面(mm2) 導體結構(NO./mm) 絕緣厚度規定值 護套厚度規定值 平均外徑 20℃時導體電阻最大值(Ω/KM) 70℃時絕緣電阻最小值(MΩ/KM) 下限 上限 銅芯 鍍錫銅芯 2×0.75 24/0.20 0.6 0.8 5.7或3.7×6.0 7.2或4.5×7.2 26 26.7 0.011 3×1 32/0.20 0.6 0.8 5.9或3.9×6.2 7.5或4.7×7.5 19.5 20 0.01 2×1.5 30/0.25 0.7 0.8 6.8 8.6 13.3 13.7 0.01 2×2.5 50/0.25 0.8 1 8.4 10.6 7.98 8.21 0.009 3×0.75 24/0.20 0.6 0.8 6 7.6 26 26.7 0.011 3×1 32/0.20 0.6 0.8 6.3 8 19.5 20 0.01 3×1.5 30/0.25 0.7 0.9 7.4 9.4 13.3 13.7 0.01 3×2.5 50/0.25 0.8 1.1 9.2 11.4 7.98 8.21 0.009 4×0.75 24/0.20 0.6 0.8 6.6 8.3 26 26.7 0.011 4×1 32/0.20 0.6 0.9 7.1 9 19.5 20 0.01 4×1.5 30/0.25 0.7 1 8.4 10.5 13.3 13.7 0.01 4×2.5 50/0.25 0.8 1.1 10.1 12.5 7.98 8.21 0.009 5×0.75 24/0.20 0.6 0.9 7.4 9.3 26 26.7 0.011 5×1 32/0.20 0.6 0.9 7.8 9.8 19.5 20 0.01 5×1.5 30/0.25 0.7 1.1 9.3 11.6 13.3 13.7 0.01 5×2.5 50/0.25 0.8 1.2 11.2 13.9 7.98 8.21 0.009 60227 IEC 56(RVV-90) 300/300V 軟線的綜合數據 芯線×标稱截面(mm2) 導體結構(NO./mm) 絕緣厚度規定值 護套厚度規定值 平均外徑 20℃時導體電阻最大值(Ω/KM) 70℃時絕緣電阻最小值(MΩ/KM) 下限 上限 銅芯 鍍錫銅芯 2×0.5 16/0.20 0.5 0.6 4.6或3.0×4.9 5.9或3.7×5.9 39 40.1 0.012 2×0.75 24/0.20 0.5 0.6 4.9或3.2×5.2 6.3或3.8×6.3 26 26.7 0.01 3×0.5 16/0.20 0.5 0.6 4.9 6.3 39 40.1 0.012 3×0.75 24/0.20 0.5 0.6 5.2 6.7 26 26.7 0.01 60227 IEC 57(RVV-90) 300/500V 軟線的綜合數據 芯線×标稱截面(mm2) 導體結構(NO./mm) 絕緣厚度規定值 護套厚度規定值 平均外徑 20℃時導體電阻最大值(Ω/KM) 70℃時絕緣電阻最小值(MΩ/KM) 下限 上限 銅芯 鍍錫銅芯 2×0.75 24/0.20 0.5 0.8 5.7或3.7×6.0 7.2或4.5×7.2 26 26.7 0.011 2×1 32/0.20 0.6 0.8 5.9或3.9×6.2 7.5或4.7×7.5 19.5 20 0.01 2×1.5 30/0.25 0.7 0.8 6.8 8.6 13.3 13.7 0.01 2×2.5 50/0.25 0.8 1 8.4 10.6 10.6 8.21 0.009 3×0.75 24/0.20 0.6 0.8 6 7.6 26 26.7 0.011 3×1 32/0.20 0.6 0.8 6.3 8 19.5 20 0.01 3×1.5 30/0.25 0.7 0.9 7.4 9.4 13.3 13.7 0.01 3×2.5 50/0.25 0.8 1.1 9.2 11.4 7.98 8.21 0.009 4×0.75 24/0.20 0.6 0.8 6.6 8.3 26 26.7 0.011 4×1 32/0.20 0.6 0.9 7.1 9 19.5 20 0.01 4×1.5 30/0.25 0.7 1 8.4 10.5 13.3 13.7 0.01 4×2.5 50/0.25 0.8 1.1 10.1 12.5 7.98 8.21 0.009 5×0.75 24/0.20 0.6 0.9 7.4 9.3 26 26.7 0.011 5×1 32/0.20 0.6 0.9 7.8 9.8 19.5 20 0.01 5×1.5 30/0.25 0.7 1.1 9.3 11.6 13.3 13.7 0.01 -
本産品适用于弱電設備控制，通信信号的傳輸以及廣播和弱電設備供電用線等
-
-
1. 電纜長期允許工作溫度應不超過 70℃
2. 電纜敷設溫度應不低于 0℃
3. 允許彎曲半徑， 電纜外徑（D）小于等于16mm時，應不小于4D，大于16mm時，應不小于6D
4. 護套采用優質聚氯乙烯材質，抗老化，耐磨損，防水，防油，防化學腐蝕，無毒等特性
5. 200m/500m 每卷或定制長度
