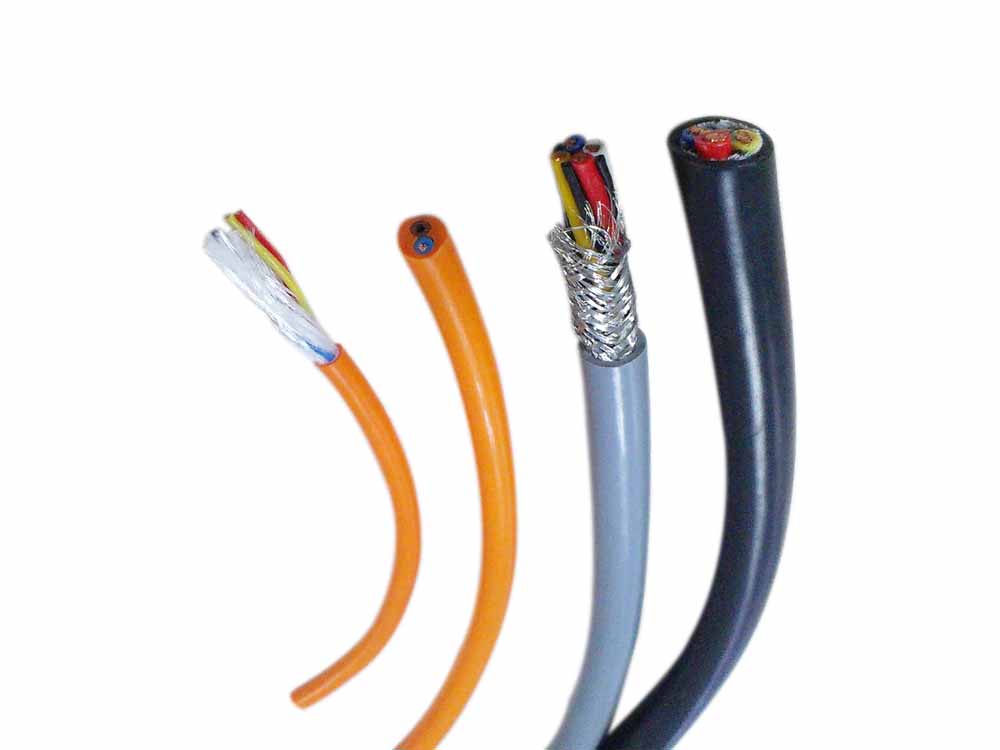

序号 | 型号 | 名 稱 | 規格範圍 | 額定電壓 | ||||
1 | TRVV高柔線纜 | 混合型PVC絕緣、改性PVC護套超特種高柔電纜 | 2-24芯0.12-0.5MM2; 2-5芯0.75-16MM2. | <0.5MM2 300/300V ≧0.5MM2 300/500V; | ||||
2 | TRVEP高柔線纜 | 混合型PVC絕緣、PUR護套超特種高柔屏蔽電纜 | 2-24芯0.12-0.5MM2; 2-5芯0.75-16MM2. | <0.5MM2 300/300V ≧0.5MM2 300/500V; | ||||
3 | TRVE高柔線纜曲線 | 混合型PVC絕緣、PUR護套超特種高柔性曲線電纜 | 2-24芯0.12-0.5MM2; 2-5芯0.75-16MM2. | <0.5MM2 300/300V ≧0.5MM2 300/500V; | ||||
4 | TRVESP高柔線纜 | 混合型PVC絕緣、PUR護套多對數超特種高柔屏蔽電纜 | 2-36芯0.12-0.5MM2; | <0.5MM2 300/300V ; | ||||
5 | TRYE高柔線纜 | TPE絕緣、PUR護套超特種高柔電纜 | 2-24芯0.12-0.5MM2; 2-5芯0.75-16MM2. | <0.5MM2 300/300V ≧0.5MM2 300/500V; | ||||
6 | TRYEP高柔線纜 | TPE絕緣、PUR護套超特種高柔屏蔽電纜 | 2-24芯0.12-0.5MM2; 2-5芯0.75-16MM2. | <0.5MM2 300/300V ≧0.5MM2 300/500V; | ||||
7 | TRYESP高柔線纜 | TPE絕緣、PUR護套多對數超特種高柔屏蔽電纜 | 2-36芯0.12-0.5MM2; | <0.5MM2 300/300V | ||||
産品代碼說明 | FRC: 機器人電纜, R:柔軟, V:混合型PVC材料; Y: TPE高分子絕緣材料, E: PUR高彈性料, S: 芯線對絞 P: 鋁箔、銅絲編織屏蔽(可選) | |||||||
适用于幹燥或潮濕的室内,無強應力緩釋或強制引導的自由連續往複運動下的安裝,
特别是工業使用環境下的頻繁彎曲場合,如木工機械、機床加工設備、物流輸送系統、起重機場合等。
主要用于控制測量及動力電路中,并應用于自動化行業、裝配線、生産線等。如,機器人往複運動,機器人手臂,汽車門,雕刻機,機床加工設備,木工機械,物流輸送系統,起重機和冶金工業等。
導體:高抗彎強度多股超細小節距絞合精絞無氧銅絲,符合VDE0295 CLASS 6類 标準。
導體加強抗拉件: 導體絞合時,在中心添加适量凱夫拉,精密絞合,外徑平整光滑。
絕緣:高機械性能特殊混合PVC絕緣/TPE彈性料(可選)
顔色:≦0.5mm顔色表示,紅、黃、綠、藍、黑、灰、白、紫、粉紅、棕、橙
大于0.75mm黑色數字白色号碼編号,3芯以上帶有黃綠接地線(黃綠可選)
成對數線纜,12芯以上芯線顔色可以加注色區分表示,成對數絞合時,同色+注色表示。

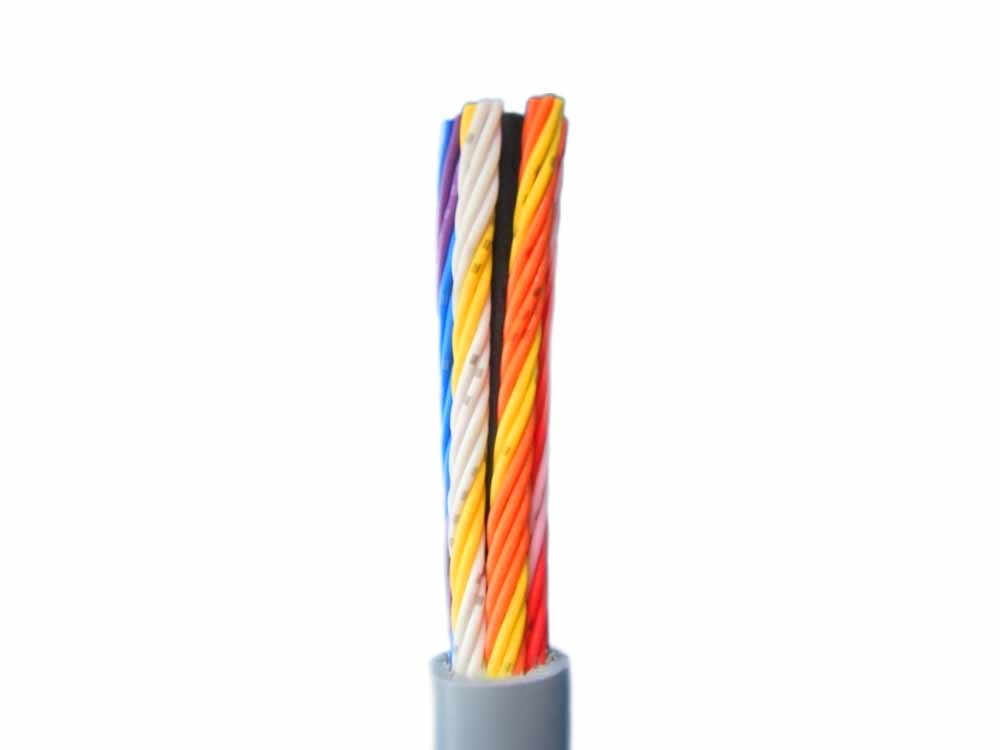

控制線纜,線芯數量≥12芯,芯線采用兩次複絞,特别是抗扭力結構
芯線絞合:采用小節距規則絞合,芯線中間加加強芯
加強芯:凱夫拉或尼龍編織繩
填充物:采用尼龍繩或棉繩抗拉件對稱填放。
屏蔽:高抗彎強度的鍍錫銅網編織屏蔽,密度80%以上
隔離層:采用無紡布繞包
護套:特殊改性PVC護套或PUR彈性材料(可選、定制)
護套顔色 : 黑色(與RAL9005相似)
灰色(與RAL7001相似)
橙色(與RAL2003相似)
額定電壓: <0.5mm2 300/300V; ≥0.5mm2 300/500V
測試電壓: <0.5mm2 1500V/5min;≥0.5mm2 2000V/5min
使用溫度範圍: -35℃至+90℃
(移動安裝) 當行程<10米時,彎曲半徑爲:6.8×D
當行程≥10米時,彎曲半徑爲:7.5×D
使用溫度範圍: -50℃至+90℃
(固定敷設) 彎曲半徑爲:4×D
最大速度: 10米/秒;5米/秒
(架空/滑行)
最大速度: 60米/秒
短路時可達最高溫度:+250℃
彎曲壽命: 30次/分鍾,>2000萬次
阻燃特性: 符合IEC332-1 标準
材料性能:耐寒、防水解和耐油、抗輻射、耐臭氧、耐候性、耐酸堿
高耐磨、高的機械負荷、優異耐曲撓性、抗扭曲性
高柔軟、耐彎曲、耐扭轉設計結構,避免電纜頻繁移動彎曲使用下芯線斷掉;
耐磨性:耐磨損、耐刻痕性能優異,避免電纜外皮因環境或使用而造成破損;
防水性能:優質防水專用護套選材,電纜防水性能優異,抗水解、抗微生物性能優異;
抗幹擾:鋁箔/鍍錫銅網編織電纜屏蔽網層,電纜具有優異的抗電磁幹擾性能;
