變頻電纜主要用于變頻電源和變頻電機之間連接用的電纜，适用于額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接，産品具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有良好的屏蔽性，并有效消除電磁幹擾，降低變頻電機噪音，保證系統穩定運行。廣泛用于冶金、電力、石化、造紙、礦山、鐵路、食品加工等行業。

産品執行标準Q/CLB04-2003
導體：采用符合GB/T3956規定的第5類軟絞合銅導體。
絕緣層：阻燃矽橡膠、阻燃聚氯乙烯、阻燃聚乙烯、阻燃交聯聚乙烯（可選）
填充：阻燃PP繩、阻燃PE充麻（可選）

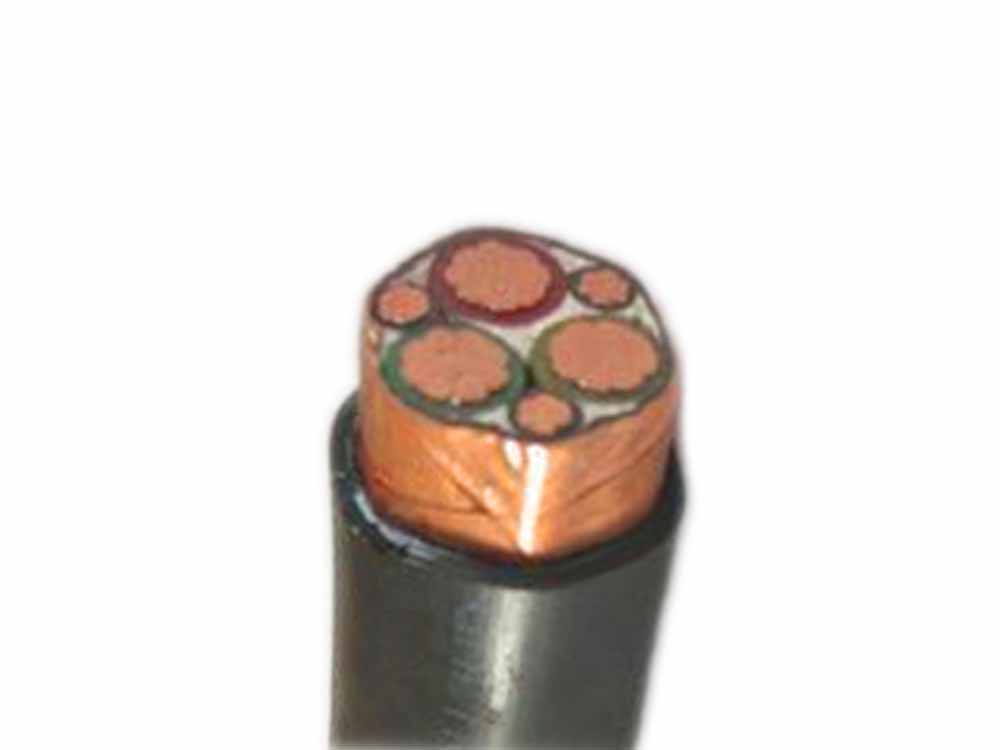

芯線集合：電纜3芯或3+3對稱的電纜結構設計，均勻絞合
屏蔽層：鋁塑複合帶繞包；銅絲編織屏蔽；銅絲編織銅帶繞包屏蔽多種屏蔽方式（可選）
護套層：阻燃聚氯乙烯混合料、表面粗糙阻燃PUR、阻燃交聯聚乙烯（可選）

1、額定電壓：U0/U 0.6/1KV
最高工作溫度：矽橡膠絕緣200℃、聚氯乙烯絕緣70℃、聚乙烯90℃、交聯聚乙烯125℃
最低環境溫度：敷設電纜時的環境溫度應不低于-40℃；聚氯乙烯護套電纜不低于0℃。
2、電纜安裝敷設溫度應不低于-25℃。
3、電纜允許彎曲半徑：電纜最小爲電纜外徑的10倍
4、電纜導體長期允許最高溫度爲90度,短路時最高溫度250度
5、安裝敷設環境溫度不低于0度,固定敷設時環境溫度不低于-10度.
6．屏蔽層傳輸阻抗： 電纜在100MHz時傳輸阻抗等于或小于100Ω/m。
電纜的理想屏蔽抑制系數等于或小于0.7。
7．成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

1、多層分包屏蔽，電線結構穩定，電容和電感均勻，具有比四芯電纜更好的傳輸性能。使電纜具有較強的耐電壓沖擊性，能經受高速頻繁變頻時的脈沖電壓，對變頻電器起到良好的保護作用。
2、低工作電容、低傳輸阻抗、電磁兼容性好。
3、良好的抗幹擾和低輻射性能。
4、采用了兩種不同屏蔽材料，在電磁波屏蔽上起到一定的互補作用，屏蔽效果将更好。電纜的抗幹擾性強，減少了整個系統中的電磁輻射。
